Autojen johtosarjat

IATF 16949 (haltija Hebei Cloom)

Autoteollisuus ja sähköautot

Valmistamme johtosarjoja henkilöautoihin, hyötyajoneuvoihin, sähköautoihin ja kevyisiin sähköajoneuvoihin asiakkaan piirustusten mukaan. IATF 16949 (haltija Hebei Cloom, soveltamisala autoteollisuuden johtosarjat).

Autoteollisuuden vaatimukset kasvavat

Sähköistyminen, autonominen ajaminen ja tiukentuva regulaatio vaativat johtosarjoilta enemmän kuin koskaan. Jokaisen komponentin on kestettävä äärimmäisiä lämpötiloja, tärinää ja kosteutta — vuosikymmeniä ilman vikoja.

Turvallisuuskriittisyys

Johtosarjavika voi aiheuttaa turvatyynyn toimimattomuuden, jarrujen pettämisen tai ohjausjärjestelmän häiriön. Nollavirhetoleranssi on vaatimus, ei toive.

Sähköistymisen haasteet

EV-korkeajännitejärjestelmät (400V-800V) vaativat erikoiseristystä, EMC-suojausta ja lämpötilanhallintaa. Perinteiset ratkaisut eivät riitä.

Kasvava monimutkaisuus

Nykyaikaisessa autossa on tuhansia johtimia ja satoja liittimiä. Suunnittelu- ja valmistusvirheet voivat johtaa kalliisiin takaisinkutsuihin.

WIRINGO:n autoalan johtosarjat

Moottorinhallinta ja voimansiirto

ECU-, TCU- ja moottorinohjauskeskusten johtosarjat. Korkean lämpötilan kestävät materiaalit (150°C+) ja hermeettisesti suljetut liittimet.

EV-korkeajännitejärjestelmät

Akkupakettien, invertterien ja latausjärjestelmien johtosarjat 400V-800V jännitteille. Oranssi suojakuori, kaksoiseristys ja kosketussuojaus.

ADAS ja infotainment

Kamerajärjestelmien, LiDAR-antureiden ja näyttöjen johtosarjat. EMC-suojatut parikaapelit ja koaksiaalit signaalin eheyden varmistamiseksi.

Korin ja valaistuksen johtosarjat

LED-valaistuksen, sähköisten ikkunanostimien, lukituksen ja ilmastoinnin johtosarjat. Vedenpitävät IP67- ja IP69K-ratkaisut.

Autoteollisuuden kaapelikokoonpano

Tekniset kyvykkyydet

0,13-95 mm²

Johdinpoikkipinta-alat

-40°C...+180°C

Käyttölämpötila-alue

IP67 / IP69K

Vedenpitävyysluokat

Testisuunnitelma

Sähköinen testaus

PPAP Level 3

Tuotteen hyväksyntä

IATF 16949

Haltija Hebei Cloom

Tarjous

Toimitusaika vahvistetaan tarjouksessa

Näyte → sarja

Minimitilausmäärä vahvistetaan tarjouksessa

Autoteollisuuden haasteet, jotka ratkaisemme

Takaisinkutsut johtosarjavikojen takia

PPAP Level 3 -prosessimme, sähköinen testaus hyväksytyn testisuunnitelman mukaan ja FMEA-analyysit auttavat havaitsemaan viat ennen toimitusta. Tarvittaessa toimitamme tarkastus- ja testausraportit sekä jäljitettävyysdokumentaation.

Pitkät kehityssyklit hidastavat lanseerauksia

DFM-analyysi samanaikaisesti suunnittelun kanssa. Näyte-, pilotti- ja sarjaerien toimitusaika vahvistetaan tarjouksessa. Sujuva siirtymä sarjatuotantoon ilman uudelleensuunnittelua.

EV-komponenttien erikoisvaatimukset

Korkeajännitejärjestelmien vaatimukset huomioidaan: oranssi värikoodaus, kaksoiseristys, kosketussuojaus ja LV 215 / USCAR-standardien mukainen suunnittelu.

Toimitusketjun häiriöt

Tuotantopisteet Kiinassa ja Filippiineillä tukevat toimitusvarmuutta. Kriittisten komponenttien puskurivarastoista voidaan sopia projektikohtaisesti.

Autoalan laatustandardit

IATF 16949 -sertifikaatti, Hebei Cloom Electronic Technology

IATF 16949

Todistuksen numero:
IATF 0611191 (NQA T198433)
Voimassa:
2029-08-08 asti
Soveltamisala:
autoteollisuuden johtosarjat (haltija Hebei Cloom)
ISO 9001 -sertifikaatti, Hebei Cloom Electronic Technology

ISO 9001

Todistuksen numero:
19824QL3575R0S
Voimassa:
2027-12-30 asti
Soveltamisala:
sähköisten johtosarjojen valmistus

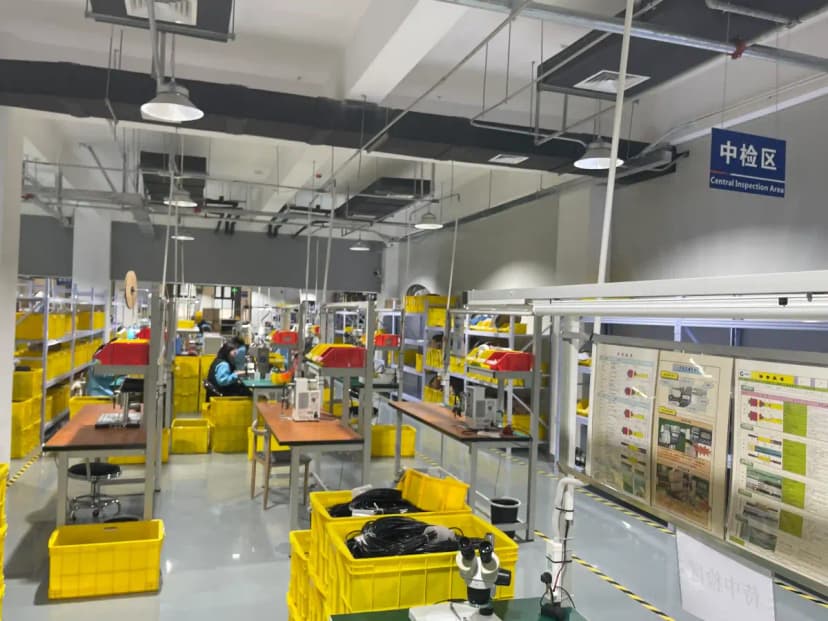

Laaduntarkastusosasto

Testaus testisuunnitelman mukaan

Sähköinen ja visuaalinen testaus projektin hyväksytyn testisuunnitelman mukaan (kappaletestaus tai otanta määritellään projektikohtaisesti). Automaattiset testauslinjat.

Esimerkkitilanne

Autoteollisuuden Tier 1 -toimittajan kelpuutus

Autoteollisuuden Tier 1 -toimittaja etsii johtosarjavalmistajaa useille alueille.

Haaste

Valmistuskyky, salassapito ja toimittajaohjeiston noudattaminen on vahvistettava, jotta alueelliset ostotiimit voivat avata tarjouspyynnöt.

Toimintatapa

Kyvykkyysaineistot toimitetaan, salassapito- ja toimittajaohjeistot käsitellään ja tuotantolaitokset esitellään hankintatiimeille.

Toimitettava

Toimittajakelpuutuksen aineisto, jonka jälkeen tarjouspyyntöjä voidaan käsitellä.

Havainnollistava esimerkki tyypillisestä projektitilanteesta. Se ei kuvaa yksittäisen asiakkaan todennettua lopputulosta; aikataulu, määrät ja testaus sovitaan aina projektikohtaisesti.

Yhteistyöprosessi

01

Vaatimusmäärittely

Käymme läpi tekniset vaatimukset, piirustukset ja standardit. Tarjouksen aikataulu riippuu siitä, kuinka täydelliset piirustukset, BOM ja vaatimukset ovat.

02

Prototyyppi

Prototyypin aikataulu vahvistetaan tarjouksessa. Sähköinen ja mekaaninen testaus ennen hyväksyntää.

03

PPAP & validointi

PPAP Level 3 -dokumentaatio, prosessinvahvistus ja ensierän hyväksyntä yhdessä.

04

Sarjatuotanto

Vakiintunut tuotanto testisuunnitelman mukaisella testauksella. Jatkuva laadun seuranta ja raportointi.

Autoteollisuuden sovellukset

Moottorinhallinta

ECU-kytkennät, anturikaapelit, sytytysjärjestelmät

EV-akkujärjestelmät

BMS-johdotus, korkeajännitekaapelit, latausliittimet

ADAS-järjestelmät

Kamerakaapelit, tutkajohdotus, LiDAR-kytkennät

Korin sähkö

Valaistus, lukitus, ikkunanostimet, sähköistuvat istuimet

Ilmastointi (HVAC)

Kompressorin ohjaus, lämpötila-anturit, puhallinmoottorit

Infotainment

Näyttöliitännät, kaiutinkaapelit, USB/Ethernet

Autoalan johtosarjatoimittajan valinta

Autoalan johtosarjan ostaja hakee harvoin pelkkää raakajohtoa. Tarve liittyy yleensä ajoneuvon johdotettuun kokonaisuuteen: haararakenteisiin, akkukaapeleihin, anturilinjoihin ja RF-yhteyksiin. Laatu syntyy prosessista: pienetkin virheet nastajärjestyksessä, terminaalin lukituksessa, tiivisteen puristuksessa tai reitityksessä voivat muuttua kenttävioiksi.

Tyypilliset rakenteet

  • Moottoritilan ja alustan johtosarjat
  • Akkukaapelit ja virranjakelun kokoonpanot
  • FAKRA-, koaksiaali- ja telematiikkarakenteet
  • CAN-väylä-, anturi- ja ECU-johtimet
  • Sisätilan, valaistuksen ja korielektroniikan haarat
  • Varaosa- ja retrofit-ohjelmien korvaavat rakenteet dokumentaation ja testauksen kanssa

Valmistus, testaus ja dokumentaatio

  • Leikkaus, kuorinta, puristus, jatkokset ja merkintä
  • Teippaus, punos, suojaputki, kutisteputki ja vedonpoisto
  • Tiivistetyt terminaalit sekä liitinlukitukset (CPA, TPA)
  • Jatkuvuus-, nastajärjestys- ja oikosulkutestaus sekä tarvittaessa IR, jännitelujuuskoe (hipot), vetotesti tai toiminnallinen testi hyväksytyn testisuunnitelman mukaan
  • BOM, piirustusrevisiot, työohjeet, ECN sekä FAI/PPAP-aineisto tarpeen mukaan
  • Näytteet, EVT/DVT/PVT, pilottierät, huoltoerät ja jatkuva tuotanto samalla valmistuspolulla

Sähkömoottoripyörät ja kevyet sähköajoneuvot

Sähkömoottoripyörän johtosarja ei ole pienennetty auton johtosarja. Kaksi pyörää tarkoittaa kovempaa tärinää, vähemmän tilaa ja avoimempaa altistusta vedelle, pölylle ja pesulle. Sama ajoneuvo yhdistää akun, BMS:n, moottoriohjaimen, DC-DC-muuntimen, latausportin, mittariston, valot ja CAN-väylän. Tyypillinen järjestelmäalue on 48–144 V sekä 12 V apupiirit.

  • Akuston päävirta- ja mittausjohdotus, BMS-, sulake- ja kontaktorihaarat sekä lämpötila-anturit.
  • CAN-väylän kierretty pari, terminointi ja reititys erillään häiriölähteistä.
  • Reitityksen tarkistus ohjaustangon kääntökulmissa, jousituksen liikeradoilla ja akun irrotuskohdassa.
  • Tiivistetyt liitinjärjestelmät (esim. IP67), läpivientikumit, kiinnikkeet ja vedonpoisto liikkuviin kohtiin.
  • Sama testilogiikka prototyypistä pilottierään ja sarjaan; pilottivaiheessa tarkistetaan asennettavuus ja huollettavuus.
  • Palvelee myös sähköskoottereita, jakeluajoneuvoja ja maastomalleja.

IATF 16949 (haltija Hebei Cloom) kattaa autoteollisuuden johtosarjat. Sähkömoottoripyörien ja muiden kevyiden sähköajoneuvojen projekteissa käytetään samaa dokumentoitua prosessia, mutta sertifikaatin soveltamisala ei automaattisesti ulotu niihin.

Kiinnikkeet ja reititys johtosarjassa

Auton johtosarjan kiinnikkeet integroidaan johtosarjaan jo valmistuksessa, jotta nippu pysyy oikealla asennusreitillä rungossa, ovessa, kojelaudassa tai moottoritilassa ja irti terävistä reunoista, kuumista pinnoista ja liikkuvista osista.

  • Kiinniketyypit: fir-tree, reunaklipsi, push-mount, kannakeklipsi, kanavaklipsi ja kaksiosaiset pidikkeet.
  • Materiaalit esimerkiksi PA66, PBT ja PP sekä TPE-suojat, aaltoletku, teippaus ja kutistesukka.
  • Kiinnikkeiden paikat, haarapituudet ja ulostulokohdat suunnitellaan asennusjärjestyksen mukaan.
  • Lähtötiedoksi sähköinen piirustus ja mekaaninen reititystieto (3D); 2D-pohjalta voidaan aloittaa ja tarkentaa kiinnikepaikat näytevaiheessa.
  • Kokoonpanojigi ja visuaaliset tarkistuspisteet varmistavat kiinnikkeen paikan ja suunnan jokaisessa sarjassa.
  • Pakkaus suunnitellaan kiinnikegeometrian mukaan, jotta kiinnikkeet eivät vaurioidu kuljetuksessa.

Usein kysytyt kysymykset

Mitä sertifikaatteja WIRINGO:lla on autoteollisuuden johtosarjoille?

Hebei Cloom Electronic Technologyn laadunhallintajärjestelmällä on ISO 9001-, IATF 16949- ja ISO 13485 -sertifikaatit (haltija Hebei Cloom); IATF 16949:n soveltamisala on autoteollisuuden johtosarjat. Voimme valita UL/CSA-hyväksyttyjä komponentteja asiakkaan vaatimusten mukaan; komponenttien hyväksyntä ei ole valmiin tuotteen sertifiointi.

Mikä on pienin tilausmäärä autoalan johtosarjoille?

Näyte-, pilotti- ja sarjaerien toimitusaika sekä minimitilausmäärä vahvistetaan tarjouksessa piirustus- ja materiaalikatselmoinnin jälkeen.

Voitteko valmistaa EV-korkeajännitejohtosarjoja?

Kyllä. Valmistamme 400V-800V johtosarjoja XLPE- ja silikonieristyksillä. Korkeajännitetuotteiden eristysvastusmittaus ja muut testit tehdään projektin hyväksytyn testisuunnitelman mukaan.

IATF 16949

Haltija Hebei Cloom, autoteollisuuden johtosarjat

IPC/WHMA-A-620

Koulutetut operaattorit

Testisuunnitelma

Sähköinen testaus
