SAE J1939-, ISO 11898- ja DeviceNet-standardien mukaiset CAN-bus kaapelikokoonpanot. Twisted-pair-rakenne, 120 Ω impedanssi ±10 %, M12/Deutsch-liittimet, 100 % sähköinen testaus. 500+ työntekijän tehdas, IATF 16949 -sertifioitu.
120 Ω
Impedanssi ±10 %
1 Mbit/s
Max siirtonopeus
100 %
Sähköinen testaus
IATF 16949
Autoteollisuussertifikaatti
IP67/IP68
Ylivaletut versiot
2–3 viikkoa
Prototyyppien läpimeno
Controller Area Network on reilu 30 vuotta vanha standardi — ja yhä yleisin viestintäprotokolla ajoneuvoissa ja teollisuusautomaatiossa. Mutta tässä on asia, jota useimmat kaapelitoimittajat eivät kerro: CAN-bus -viestien häviäminen johtuu useimmiten ei ohjelmistoviasta vaan huonosta kaapeloinnista. Epätasainen parikierteisyys, väärä impedanssi, suojaamaton drain wire -puristus — nämä ovat niitä asioita, jotka aiheuttavat satunnaisia viestihäiriöitä, joita on vaikea toistaa ja debugata.
Me olemme nähneet tämän omalla tuotantolinjallamme. Kun testasimme 500 CAN-bus -kaapelia eräässä trukkisovelluksessa, 3 % kaapeleista "läpi" perustestauksen mutta epäonnistui laajennetussa impedanssimittauksessa. Ne olivat kaikki kaapeleita, joissa parikierteisyys oli häiriintynyt liittimen lähellä — kuoritusalus oli liian pitkä, ja johtimet erkanivat toisistaan ennen puristusta. Tämän jälkeen muutimme tuotanto-ohjeistamme: kuoritusalus enintään 3 mm puristuskohdassa, ja jokainen kaapeli läpi impedanssitarkistuksen.
Tämä on se ero tehtaan välillä, joka vain puristaa liittimiä kiinni, ja tehtaan välillä, joka ymmärtää miksi CAN-bus kaapelissa jokainen millimetri kieritystä merkitsee. Standardit — SAE J1939, ISO 11898-2, DeviceNet — asettavat vaatimukset, mutta laatu syntyy tuotantoprosessin yksityiskohdista.
Jokainen CAN-bus kaapeli vaatii tarkkaa suunnittelua ja valmistusta — ei vain liittimien puristusta. Tässä on se mitä teemme ja miksi se merkitsee.
CAN High / CAN Low -parien kierretty rakenne minimoi EMC-häiriöt. Yksinkertainen ja kaksinkertainen suojaus (foil + braid) vaativimpiin ympäristöihin. Impedanssi 120 Ω...
Kaikki CAN-bus kokoonpanot valmistetaan SAE J1939 (raskas kalusto), ISO 11898-2 (High-Speed CAN) tai DeviceNet (teollisuusautomaatio) -standardien mukaisesti. Jokainen...
M12 A/B/C/D-koodatut liittimet teollisuuteen, Deutsch DTM/DT raskaisiin ajoneuvoihin, Amphenol AT-sarjaan maasto-olosuhteisiin. Kaikki liittimet saatavilla suoraan...

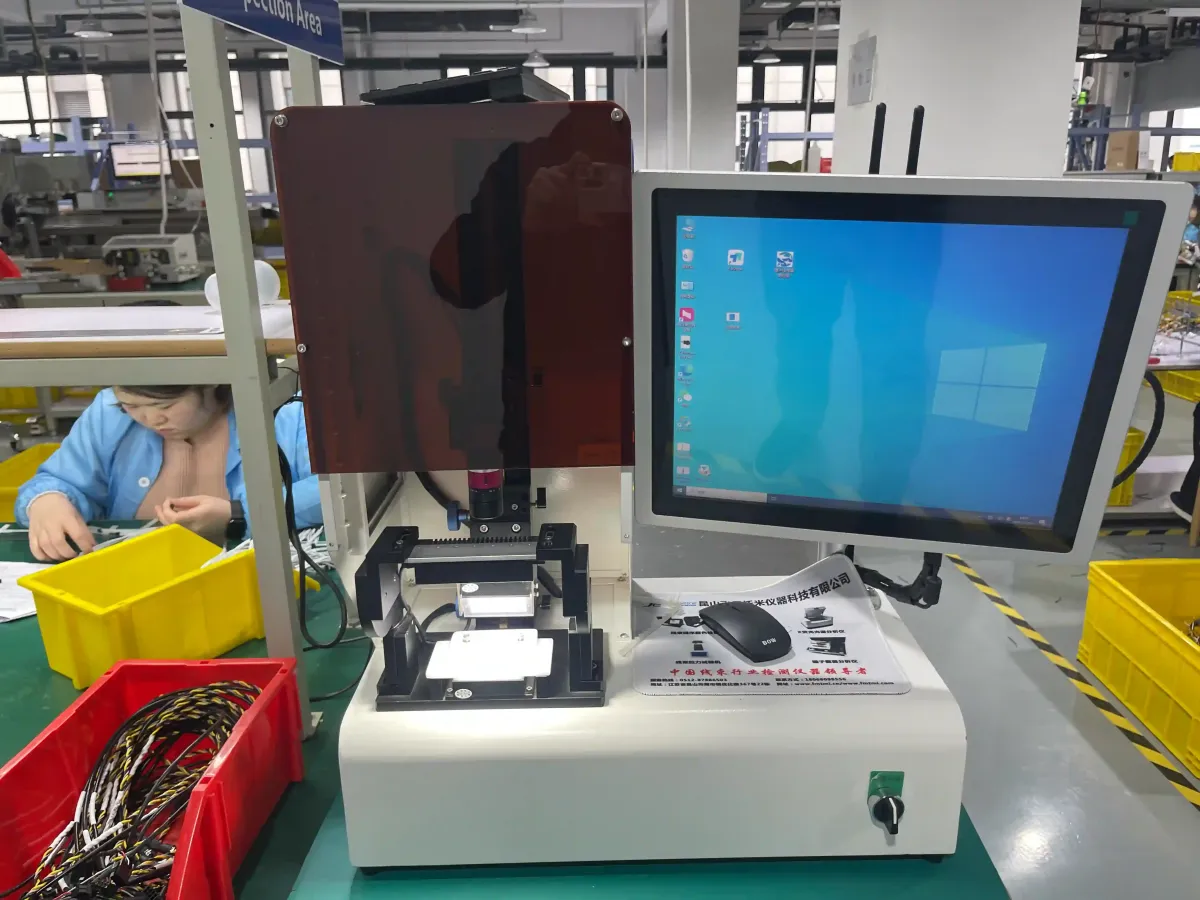

Jokainen CAN-bus kaapeli testataan jatkuvuudella, eristysresistanssilla (min. 500 VDC) ja impedanssilla. Hipot-testaus jopa 1500 VDC. RF-heijastusvaimennuksen mittaus...
Puristusvoimavalvonta (CFM) jokaisessa puristuksessa. Vetolujuustestaus näytteittäin — minimivaatimus 75 % johtimen murtolujuudesta IPC/WHMA-A-620 Class 3 mukaan.
Liittimien ylivalu TPE- tai PUR-materiaalilla IP67/IP68-suojausta varten. Erityisesti maatalouskoneissa ja rakennuskoneissa, joissa kosteus, lika ja öljy ovat jatkuvia...
Alla on vertailu CAN-bus kaapelikokoonpanojen keskeisistä parametreista — standardivaatimus, meidän kykymme ja alan tyypillinen taso. Numerot puhuvat.
| Parametri | Standardivaatimus | WIRINGO | Alan taso |
|---|---|---|---|
| Differentiaali-impedanssi | 120 Ω ±10 % (ISO 11898-2) | 120 Ω ±5 % (100 % mittaus) | 120 Ω ±10 % (näytteittäin) |
| Parikierteisyys | Ei määritelty (ISO) | 12–16 kierrosta/m, ±0,5 kierrosta toleranssi | Ei valvottu |
| Kuoritusalus puristuskohdassa | Ei määritelty | Max 3 mm (tuotanto-ohje) | 5–10 mm (tyypillinen) |
| Eristysresistanssitestaus | 500 VDC (UL 758) | 500 VDC 100 % + 1500 VDC hipot optio | 500 VDC näytteittäin |
| Puristusvoimavalvonta | Ei vaadittu (IPC Class 2) | CFM 100 % puristuksissa | CFM osittain tai ei lainkaan |
| Vetolujuustestaus | 75 % johtimen murtolujuudesta (IPC Class 3) | 75 % min, 100 % näytteet dokumentoitu | Visuaalinen tarkastus |
| Liittimien suojausluokka | IP67 (vaativat sovellukset) | IP67 vakio, IP68 ylivalettu optio | IP67 lisämaksusta |
| Läpimenoaika (prototyyppi) | — | 2–3 viikkoa (5 pv kiireellinen) | 4–6 viikkoa |
Jokainen vaihe on suunniteltu yhtä tarkkaan kuin CAN-bus -protokolla itse — yksikin mittaamatta jäänyt parametri voi aiheuttaa viestihäiriöitä kentällä.
Asiakkaan vaatimusmäärittely, standardin valinta (J1939 / ISO 11898 / DeviceNet), johtimen poikkipinta, liitinvalinta ja kaapelireitityksen suunnittelu. Tuotanto...
Automaattinen leikkaus (±0,5 mm toleranssi) Komax-koneilla. CAN High- ja CAN Low -johtimien kieritys tarkalle kierrosluvulle (tyypillisesti 12–16 kierrosta/metri).
Kontaktien puristus johdinalvasti CFM-valvonnalla. Liittimien asennus koteloineen. Suojauslevyn (drain wire) puristus erilliseen kontaktiin. Oikea puristusjärjestys on...
Liittimien ylivalu IP67/IP68-suojausta varten. Kutisteputkien asennus ja kutistus uunissa. Tarrojen ja merkintöjen lisääs. Grommettien ja tiivisteiden asennus...
100 % jatkuvuustestaus, eristysresistanssimittaus, impedanssitarkistus (120 Ω ±10 %) ja hipot-testaus. Visuaalinen tarkastus IPC/WHMA-A-620 kriteereillä. Verkkokon...
Kaapeleiden kelaus, merkintä ja pakkaus. Jokainen erä toimitetaan testausraportin ja materiaalisertifikaattien kanssa. JIT-toimitus ja VMI-varastointi saatavilla.
Useimmat insinöörit puhuvat "CAN-busista" ikään kuin se olisi yksi asia. Se ei ole. SAE J1939, ISO 11898 ja DeviceNet ovat kaikki CAN-pohjaisia, mutta niiden fyysiset vaatimukset kaapeloinnilta eroavat merkittävästi — ja väärän standardin valinta kaapelointiin on kalliimpi virhe kuin useimmat ymmärtävät.
Trukit, traktorit, kaivinkoneet, generaattorit. J1939 määrittelee koko protokollan viestikerrokselta fyysiseen kerrokseen. Kaapelointivaatimukset ovat tiukkoja: unshielded twisted pair (UTP) on yleisin, mutta pitkissä ajoneuvoissa (yli 10 m) shielded rakenne on käytännössä pakollinen. Liittiminä Deutsch DTM/DT tai Amphenol AT. J1939-kaapeleissa on tyypillisesti neljä johtinta — CAN High, CAN Low, virta ja maadoitus — yhdessä nipussa. Ja tässä on se kompastuskivi, johon useimmat kompastuvat: kun CAN-pari ja virtajohtimet ovat samassa nipussa ilman riittävää suojausta, EMC-häiriöt ovat vain ajan kysymys.
Henkilöautot, moottoripyörät, merisovellukset. ISO 11898-2 määrittelee fyysisen kerroksen 1 Mbit/s nopeuteen asti. 120 Ω pääteterminointi on pakollinen molemmissa päissä — ja tämä on se yksityiskohta, joka unohtuu usein kaapelikokoonpanossa. Me lisäämme pääteterminointivastukset (120 Ω ±1 %) liittimen sisään asiakkaan pyynnöstä. Se säästää asennusvaiheessa aikaa ja virheitä — ei tarvitse muistaa lisätä vastusta erikseen.
Tehdashallit, konelinjat, logistiikkajärjestelmät. DeviceNet käyttää 5-pinnistä M12-liitintä (A- tai B-koodattu) ja vaatii erillisen virtajohdinparin (V+ ja V-) CAN-parin lisäksi. Kaapeli on siis 4-johdinnainen: CAN High, CAN Low, V+, V-. ODVA määrittelee tarkat kaapelointivaatimukset — ja me noudatamme niitä kirjaimellisesti. DeviceNet-kaapeleissa on lisäksi tiukat värikoodit (punaista virtaa, sinistä CANia) jotka on pakko saada oikein, muuten huoltomiehet kiroavat kaapelointia ensimmäisen korjauksen yhteydessä (ask me how I know).
Meidän tuotantolinjallamme CAN-bus kaapelit eivät ole "vain kaapeleita". Jokainen puristuskone on ohjelmoitu tunnistamaan CAN-johtimien erityisvaatimukset — kuoritusaluksen pituus, parikierteen säilyttäminen puristuskohdassa, drain wiren oikea puristusjärjestys. Kun retoolasimme puristuslinjan Deutsch DTM -liittimille, huomasimme että 15 % puristuksista epäonnistui vetolujuustestissa koska operattorit kuorittivat johdinta liian pitkälle. Ratkaisu: automaattinen kuorintakone asettaa kuoritusaluksen tarkasti, ja CFM-valvonta varmistaa puristuslaadun. Virheaste putosi 15 %:sta 0,3 %:iin.
Tämä on se tyyppinen oppimiskokemus, jota ei voi lukea kirjasta — se pitää oppia tuotantolattialla. Ja me olemme oppineet.
Eurooppalainen maatalouskonevalmistaja tarvitsi korvaavan toimittajan J1939 CAN-bus -kaapeloinnille traktorimallistoonsa. Edellinen toimittaja oli toimitusongelmien lisäksi aiheuttanut kenttävikajärjestelmässä 2,3 % vikajuoksen — pääasiassa EMC-häiriöistä johtuen.
Traktorin J1939-kaapelointi (12 erillistä kaapelia, 3–8 m pitkiä) oli aiemmin valmistettu ilman parikierteen valvontaa. Kuoritusalukset olivat 8–12 mm puristuskohdassa. EMC-testauksessa havaittiin viestihäiriöitä moottorin käynnistyksen yhteydessä. Liittiminä Deutsch DT, vaatimus IP67. Vuosituotanto 15 000 traktoria.
Suunnittelimme kaapeloinnin uudelleen: kuoritusalus max 3 mm puristuskohdassa, parikierteisyys 14 kierrosta/m ±0,5, foil + braid -suojaus kaikille yli 5 m kaapeleille. Drain wire puristettiin erilliseen kontaktiin ennen CAN-paria. Jokainen kaapeli 100 % impedanssimittauksella (120 Ω ±5 %). Ylivalu TPE-materiaalilla IP68-suojaus.
Kenttävikajuosku putosi 2,3 %:sta 0,1 %:iin 12 kuukaudessa. EMC-testaus läpi ensimmäisellä kerralla. Kustannussäästö 28 % vs. edellinen toimittaja (yksinkertaistettu kokoonpanoprosessi, vähemmän työvaiheita). Läpimenoaika 6 viikosta 3,5 viikkoon. Nollakorjauskustannukset 18 kuukauden aikana.
Olemme nähneet satoja CAN-bus -kaapelointiprojekteja. Samat virheet toistuvat. Tässä on top 5 — ja miten meidän tuotantoprosessimme estää ne.
Tämä on ykkösvirhe. Kun CAN High ja CAN Low eroavat toisistaan ennen puristusta, impedanssi nousee ja parikierteen EMC-suojaus häviää. Meidän tuotanto-ohjeemme: max 3 mm. Useimmissa tehtaissa tätä ei edes mitata.
Drain wire (suojausjohtimen liitos) pitää puristaa erilliseen kontaktiin — ei koskaan samaan puristukseen CAN Highin tai CAN Lowin kanssa. Tämä on teknisesti ilmeinen, mutta tuotannossa kiireessä se tapahtuu. Meidän ratkaisu: erillinen puristusvaihe drain wirelle, CFM-valvottu.
CAN-bus vaatii 120 Ω vastuksen molempiin päihin. Jos vastus puuttuu, signaali heijastuu takaisin ja viestit korruptoituvat. Me voimme integroida vastuksen liittimen sisään — yksi vähemmän asennettava komponentti kentällä.
Yhdistelmäkaapeleissa (CAN + virta) fyysinen erotus on pakollinen. Minimietäisyys 5 mm tai foil-suojaus CAN-parin ympärillä. Tämä on se virhe, joka ei näy testauspöydällä mutta näkyy kentällä moottorin käynnistyessä.
Useimmat kaapelitoimittajat mittaavat jatkuvuuden ja eristysresistanssin — mutta eivät impedanssia. CAN-bus -kaapelissa impedanssi on se parametri, joka erottaa toimivan kaapelin toimimattomasta. Me mittaa sen 100 %:lla tuotannosta.
CAN-bus -kaapelissa liitin on usein kalliin osa — ja se osa, joka eniten vaikuttaa luotettavuuteen. Meillä on suorat sopimukset TE Connectivityn, Molexin, Amphenolin, JST:n ja Deutschin kanssa. Tämä tarkoittaa lyhyempiä toimitusaikoja, parempia hintoja ja — mikä tärkeintä — taatusti alkuperäisiä liittimiä, ei kopioita.
Johtimina käytämme tyypillisesti XLPE-eristettyä (raskaat ajoneuvot, -40 °C – +125 °C) tai PVC-eristettyä (teollisuus, -20 °C – +80 °C) johdinta. Vaativimmissa sovelluksissa Tefzel-eristys (ETFE, -65 °C – +150 °C). Kaikki johtimet UL-listattuja ja RoHS-yhteensopivia. Suojausmateriaaleina tinattu kuparipunos (braid) ja alumiinifolio (foil) — yksinkertainen tai kaksinkertainen suojaus sovelluksesta riippuen.
Ja sitten se kysymys, jonka kaikki esittävät: milloin shielded, milloin unshielded? Nyrkkisääntö: alle 5 m pituisissa kaapeleissa sisätiloissa unshielded riittää usein. Yli 5 m tai mikä tahansa ulkokäyttö — shielded. Raskaissa ajoneuvoissa shielded aina. Tämä ei ole sääntö, mutta se on käytännön kokemus tuhansista asennuksista.
Prototyypit alkavat 50 kappaleesta, sarjatuotanto 500 kappaleesta. Prototyyppien läpimenoaika on 2–3 viikkoa, sarjatuotannon 4–6 viikkoa. Kiireellisissä tapauksissa voimme toimittaa prototyypit 5 työpäivässä lisämaksusta.
SAE J1939 on raskaalle kalustolle (trukit, traktorit, työkoneet) — se määrittelee viestiprotokollan ja fyysisen kerroksen yhdessä. ISO 11898 määrittelee vain fyysisen kerroksen (High-Speed CAN 1 Mbit/s, Low-Speed CAN 125 kbit/s) ja soveltuu mihin tahansa sovellukseen. DeviceNet puolestaan käyttää CAN-pohjaista protokollaa teollisuusautomaatiossa. Valinta riippuu sovelluksesta — jos rakennat työkoneen, J1939 on oletus.
Yleisimmät ovat M12 (A/B/C/D-koodattu, 5-pinninen) teollisuuteen, Deutsch DTM/DT ajoneuvoihin, Amphenol AT-sarja vaativiin olosuhteisiin ja TE Connectivity SuperSeal maatalouskoneisiin. Kaikki saatavilla IP67/IP68 -versioina.
ISO 11898-2 edellyttää 120 Ω ±10 % differentiaali-impedanssia. Me mittaa jokaisen kaapelin impedanssin tuotannossa. Epätasainen parikierteisyys, liian pitkä kuoritusalus tai väärä johtimien väli aiheuttavat impedanssipoikkeamia — ja ne näkyvät viestien katoamisena pitkillä kaapeloinneilla (yli 20 m).
Kyllä. Tehtaamme on IATF 16949 -sertifioitu autoteollisuuden vaatimusten mukaisesti. Lisäksi olemme ISO 9001:2015 ja ISO 13485 -sertifioituja. Noudatamme IPC/WHMA-A-620 Class 2/3 -standardia ja tuotteet ovat UL-listattuja.
Vakiotarjous 24 tunnissa. Jos toimitat teknisen piirustuksen, BOM-luettelon ja vuotuisen tilausennusteen, palautamme yksityiskohtaisen tarjouksen sisältäen yksikköhinnan, työkalukustannukset ja läpimenoajan. DFM-palaute sisältyy aina — emme tarjoa hintaa suunnitteluvirheelle, joka aiheuttaa ongelmia tuotannossa.
Kyllä, mutta varovasti. CAN-bus on häiriöherkkä — virtajohtimien ja CAN-parien väliin tarvitaan fyysinen erotus tai suojaus. Raskaissa ajoneuvoissa yhdistelmäkaapeleissa (CAN + virta + maadoitus) käytetään yksilöllisiä suojattuja pareja ja yhteistä foil-suojausta. Me suunnittelemme nipun rakenteen niin, ettei EMC-häiriöitä synny — ja testaa sen laboratoriossamme.
